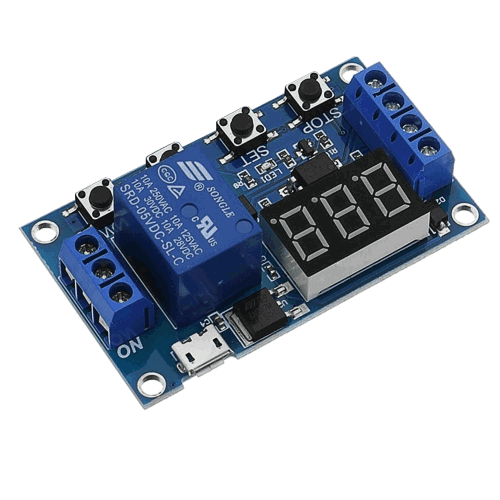

LDTR-WG0199 DC 6V a 30V Módulo de relé unidireccional Retardo de apagado Desconexión Interruptor de circuito del temporizador de ciclo de retardo de desconexión (Azul

Parámetros:
1. Voltaje de funcionamiento: DC 6V-30V (compatible con micro USB 5V)
2.Fuente de seÑal de disparo: seÑal de disparo de alto nivel (3V-24V) y mejora sistemáticamente la capacidad antiinterferente del sistema (también cortocircuito por completo)
3. Capacidad de salida: puede controlar equipos que estén dentro de DC 30V 5A o AC 220V 5A
4. Corriente estática: 20 mA
5. Corriente de trabajo: 50 mA
6. Vida útil: más de 100.000 veces
7. Temperatura de trabajo: -40 grados C a 85 grados C
8. TamaÑo: 6.2 * 3.8 * 1.7 cm (largo * ancho * alto)

Modo de habilitación de relé:
1. ENCENDIDO: el relé puede encenderse durante el tiempo de conducción OP;
2. APAGADO: el relé está deshabilitado y siempre cerrado.
3. Presione brevemente el botón STOP en la interfaz principal para cambiar entre ON y OFF. El estado actual parpadeará y luego volverá a la interfaz principal. (esta función es una función de parada de emergencia, relé desconectado de un toque)

Modo de sueÑo:
1. Modo de reposo C-P: no hay operación en cinco minutos, el tubo digital apaga automáticamente la pantalla y el programa se ejecuta normalmente;
2. Modo normal O-d: el tubo digital siempre está en exhibición;
3. Mantenga presionado el botón STOP durante 2 segundos y suéltelo para cambiar entre los estados C-P y O-d. El estado actual parpadeará y luego volverá a la interfaz principal.

Modo operativo:
1. P1: Después de que se activa la seÑal, el relé enciende el tiempo OP y luego se apaga; durante el tiempo OP, la siguiente operación
- P1.1: la seÑal no es válida de nuevo
- P1.2: SeÑal disparada nuevamente
- P1.3: La seÑal activa un reinicio nuevamente, el relé se abre y el temporizador se detiene.
2. P2: Para la seÑal de disparo, después de que el relé se apaga durante el tiempo CL, el relé activa el tiempo OP. Una vez que se completa el cronometraje, el relé se apaga;
3. P3.1: Para la seÑal de activación, después de que el relé enciende el tiempo OP, el relé apaga el tiempo CL, y luego circula la acción mencionada anteriormente. En el ciclo, se vuelve a dar la seÑal, se desconecta el relé y se detiene el tiempo; se puede configurar el número de bucles (LOP);
4. P3.2: Después de que se enciende la energía, no se necesita ninguna seÑal de activación. El relé enciende el tiempo OP, el relé apaga el tiempo CL y se repite la acción anterior. Se puede configurar el número de lazo (LOP).
5. P4: Función de retención de seÑal si hay una seÑal de activación, el temporizador se borra y el relé permanece encendido; cuando la seÑal desaparece, el relé se apaga después del temporizador OP; durante el temporizador, hay otra seÑal y el temporizador se borra.

Cómo configurar los parámetros:
1. Primero determine el modo de funcionamiento del relé;
2. De acuerdo con el modo de trabajo del relé, en la interfaz principal (cuando el módulo está encendido, parpadeará el modo de trabajo actual (modo P1.1 predeterminado), y luego ingrese a la interfaz principal) presione y mantenga presionado el El botón SET durante 2 segundos para soltarlo, ingrese a la interfaz de selección de modo, seleccione el modo a configurar (P1.1 ~ P-4) presionando las teclas ARRIBA y ABAJO;
3.Después de seleccionar el modo a configurar (por ejemplo, P3.2), presione brevemente el botón SET para configurar el parámetro correspondiente, luego el parámetro a configurar parpadeará (tiempo de conducción OP, tiempo de desconexión CL, tiempos de ciclo LOP (- - en nombre de un número infinito de ciclos)), a través de ARRIBA, ABAJO ajusta el valor del parámetro, admite pulsación larga (aumento o disminución rápido) y pulsación corta (aumento o disminución de 1 unidad); después de configurar el valor del parámetro, presione brevemente la tecla STOP Para seleccionar la posición del punto decimal, seleccione el rango de tiempo (el tiempo correspondiente 0.1 segundos ~ 999 minutos); presione brevemente el botón SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo que el anterior;
4. Después de configurar los parámetros del modo seleccionado, presione y mantenga presionado el botón SET durante 2 segundos y suéltelo. El modo configurado actualmente parpadeará, luego volverá a la interfaz principal y establecerá los parámetros correctamente.
5. Interfaz principal: 000 (sin punto decimal) se muestra cuando el relé no está funcionando. El relé está en estado de funcionamiento con un punto decimal. ¡Es muy claro!
6. Interfaz de selección de modo: mantenga presionado el botón SET para ingresar, después de completar la configuración, presione prolongadamente el botón SET para salir, vuelva a la interfaz principal

Paquete incluido:
1 X módulo de relé unidireccional
