Las plumas con tinta conductora de CircuitWorks tienen una amplia variedad de usos, desde dibujar trazos entre componentes en placas de circuito de prototipos, revestir componentes y ensamblajes para protegerlos de interferencias eléctricas y de radiofrecuencias, hasta reparar trazos de soldadura rotos en placas de circuito impreso y líneas de cuadrícula rotas en desempaÑadores de parabrisas traseros de automóviles.

El polímero acrílico relleno de plata o níquel ofrece una alternativa rápida y fácil para hacer trazos de soldadura entre componentes y puede lograr reparaciones donde las técnicas de soldadura convencionales no son prácticas o posibles. Por naturaleza, la tinta conductora puede llegar a tener problemas con el ancho del trazo, obstrucciones, la conductividad, el curado y la dilución, los cuales me gustaría abordar en este artículo.

La punta de las plumas con tinta conductora de CircuitWorks contiene un tope retráctil con resorte. Al presionar la punta de la pluma en una superficie dura, la punta se retrae en el sistema de la punta, lo que abre un canal mediante el cual la tinta conductora fluye fuera de la pluma. Puede hacer que la tinta salga más fácil apretando suavemente el cuerpo flexible de la pluma.

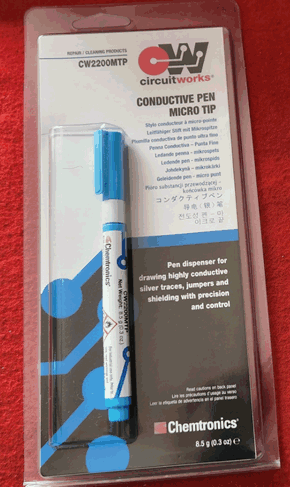

La punta estándar utilizada en la pluma con tinta conductora de plata (pieza n. ° CW2200STP), la pluma con tinta conductora flexible (n. ° CW2900) y la pluma con tinta conductora de níquel (n. ° CW2000) tiene un tamaÑo de orificio de 1 mm y dibuja trazos con un ancho promedio de 2 mm. La pluma con tinta conductora de plata con micropunta (# CW2200MTP) tiene un tamaÑo de orificio de 0.7 mm y dibuja trazos con un ancho promedio de 1.5 mm.

Un técnico capacitado, con experiencia en el uso de estos aplicadores, debería poder hacer trazos consistentes más delgados que las medidas antes mencionadas. Si necesita trazos aún más delgados, la pintura conductora de CircuitWorks (n. ° CW2205) tiene un recipiente de 5 gramos del material conductor e incluye un aplicador de pico más exacto
